Радиолокация
Радиолокация использует активный сигнал, который излучается спутником и принимается обратно после взаимодействия с объектами на поверхности. Анализ амплитуды и фазовой информации позволяет не только формировать снимки, но и оценивать деформации и смещения.

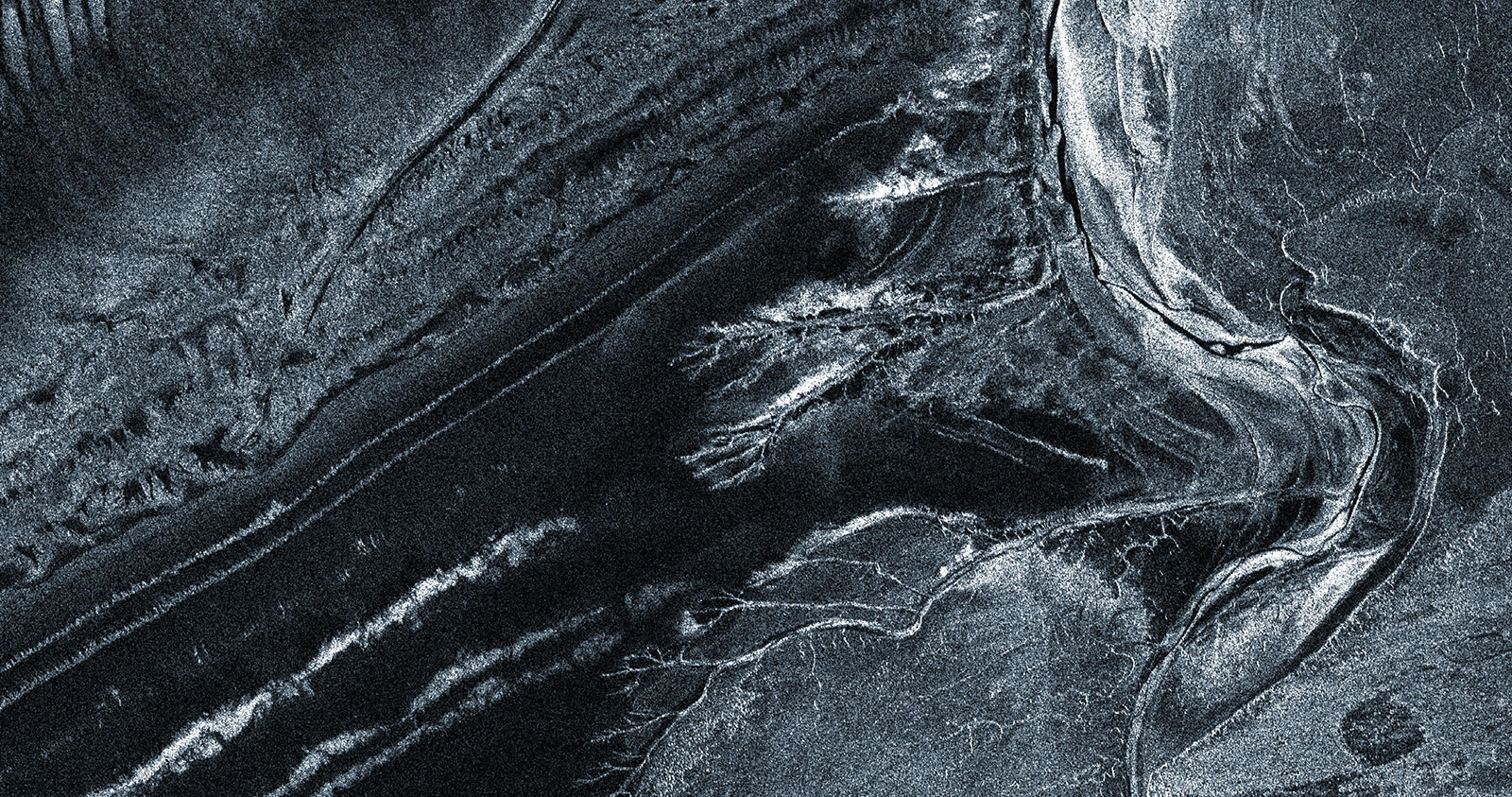

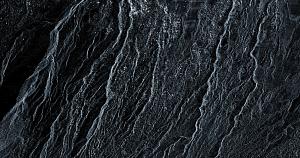

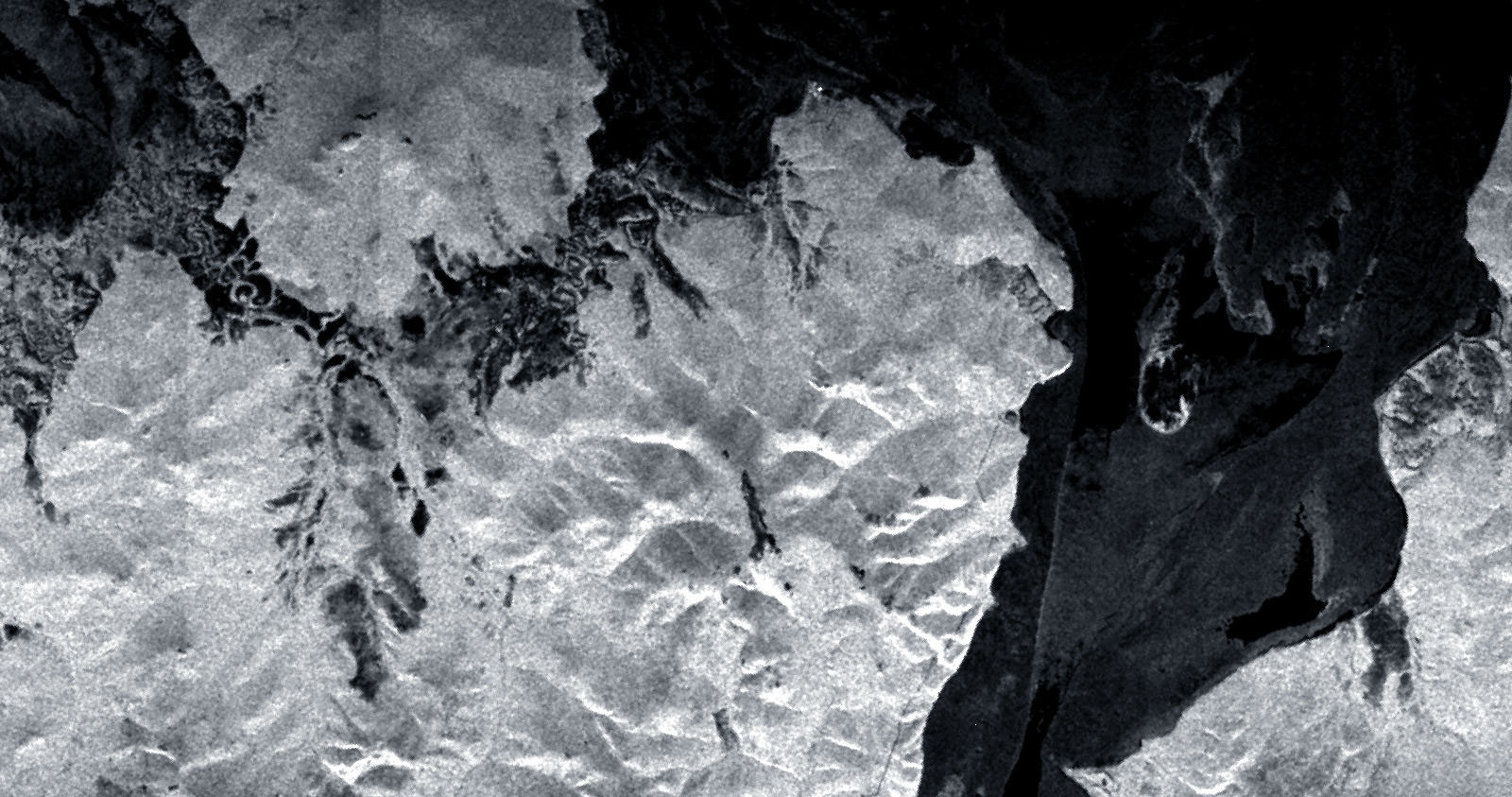

Образцы съемки

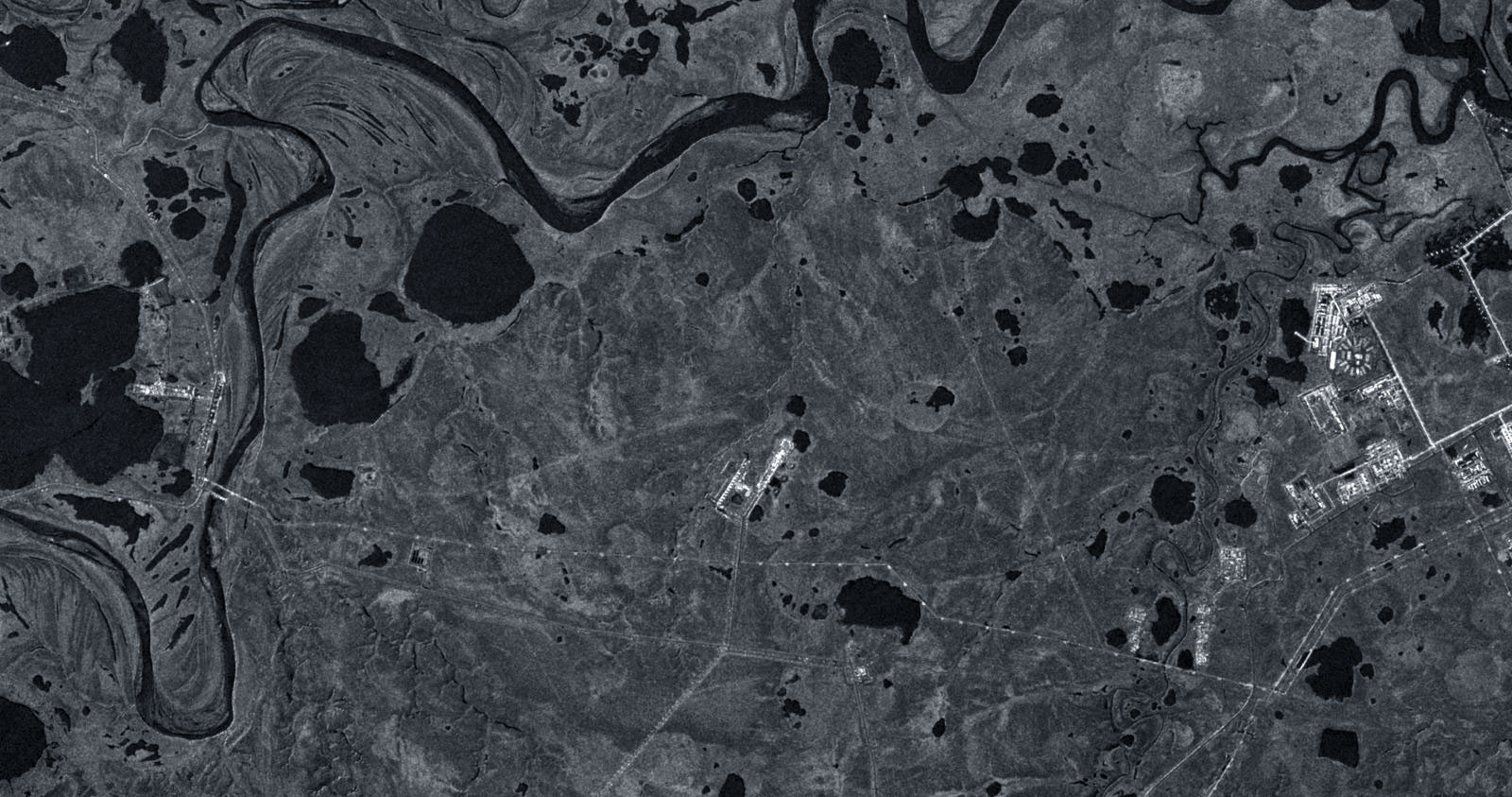

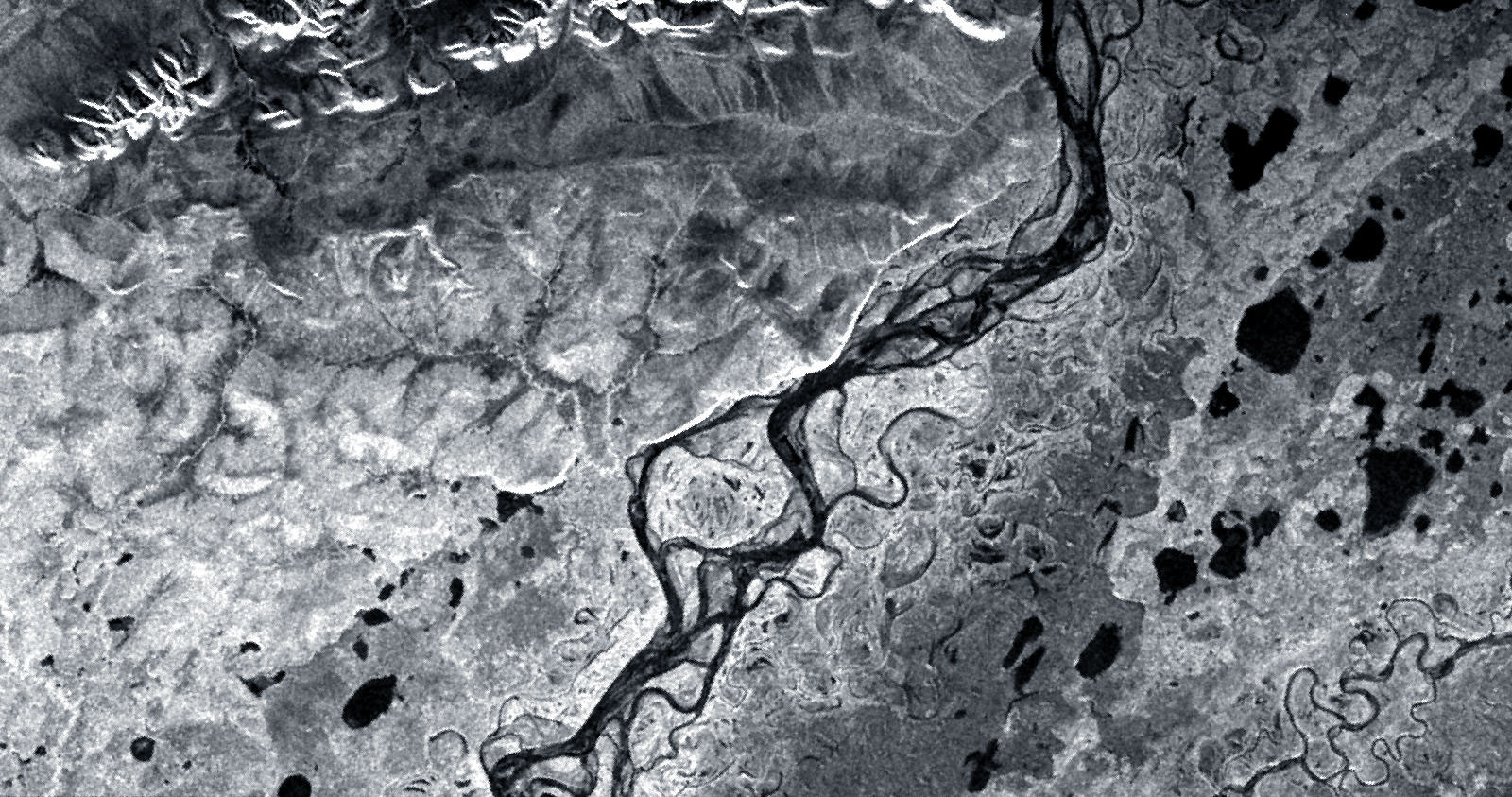

Китайские коммерческие радиолокационные спутники C-диапазона. Доступны режимы полосовой, прожекторной и широкозахватной съёмки, а также различные варианты поляризации. Разрешение варьируется от детальных продуктов порядка 1 м до обзорных продуктов с разрешением до десятков метров.
Смотреть всю поставку

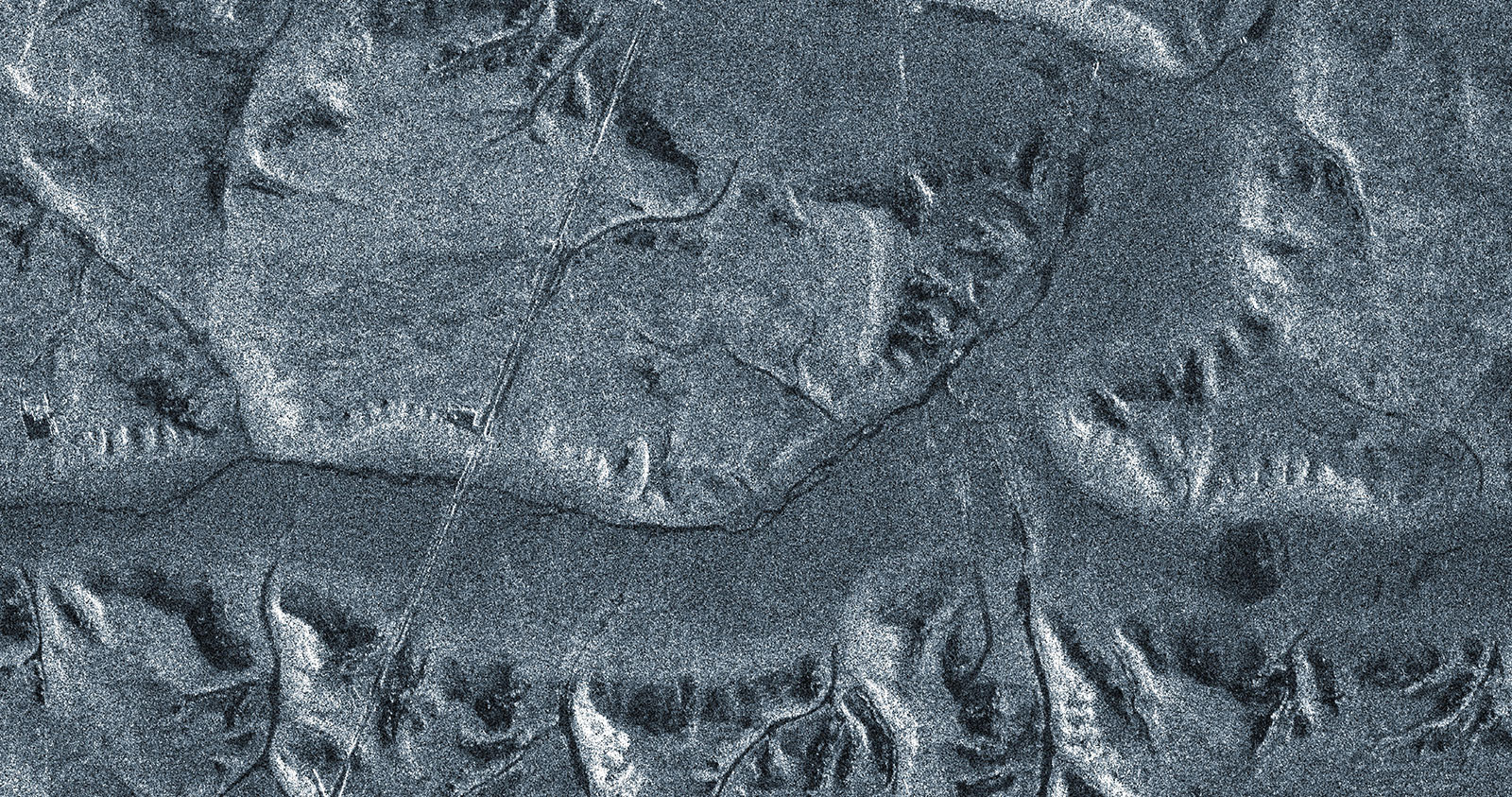

Российская космическая радиолокационная система S-диапазона, предназначенная для получения изображений земной поверхности высокого и среднего разрешения в целях решения задач социально-экономического развития РФ и обеспечения круглосуточного всепогодного мониторинга земной поверхности.
Смотреть всю поставкуКак сделать заказ
свою задачу
нам детали
договор
данные
Применение

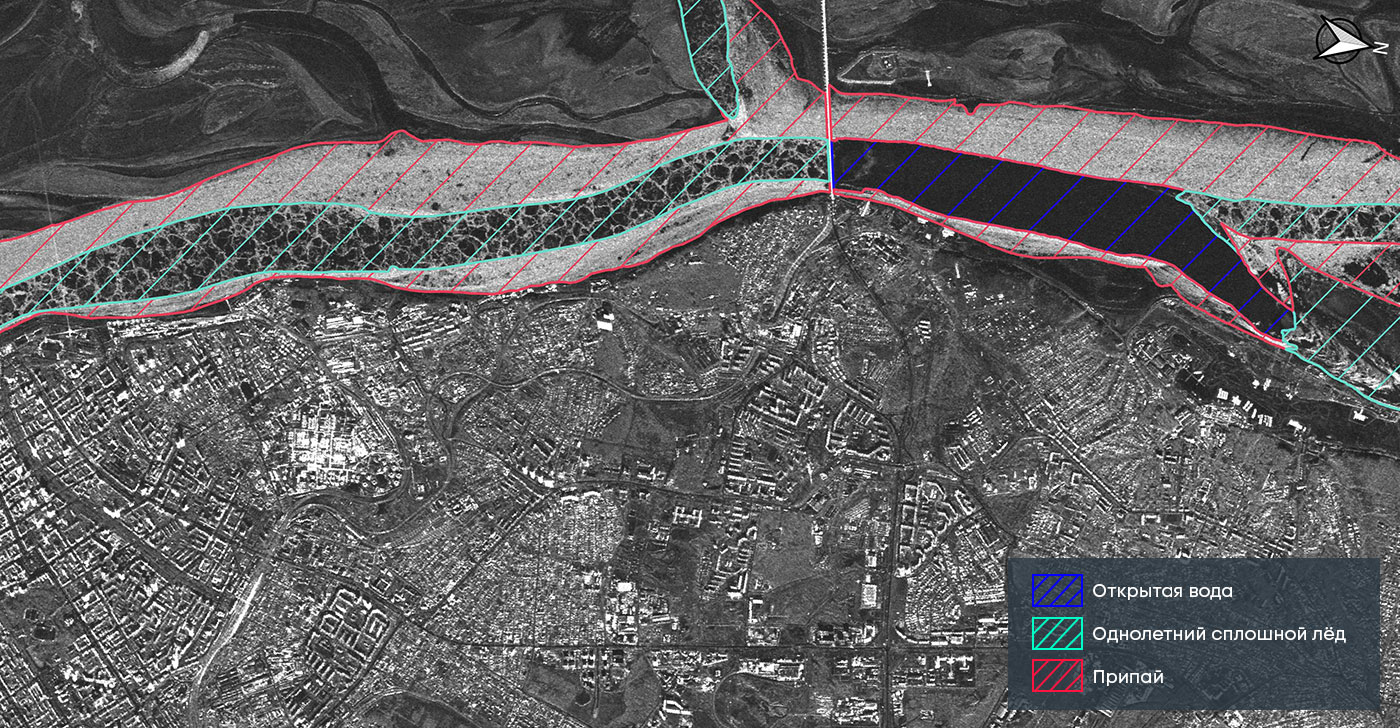

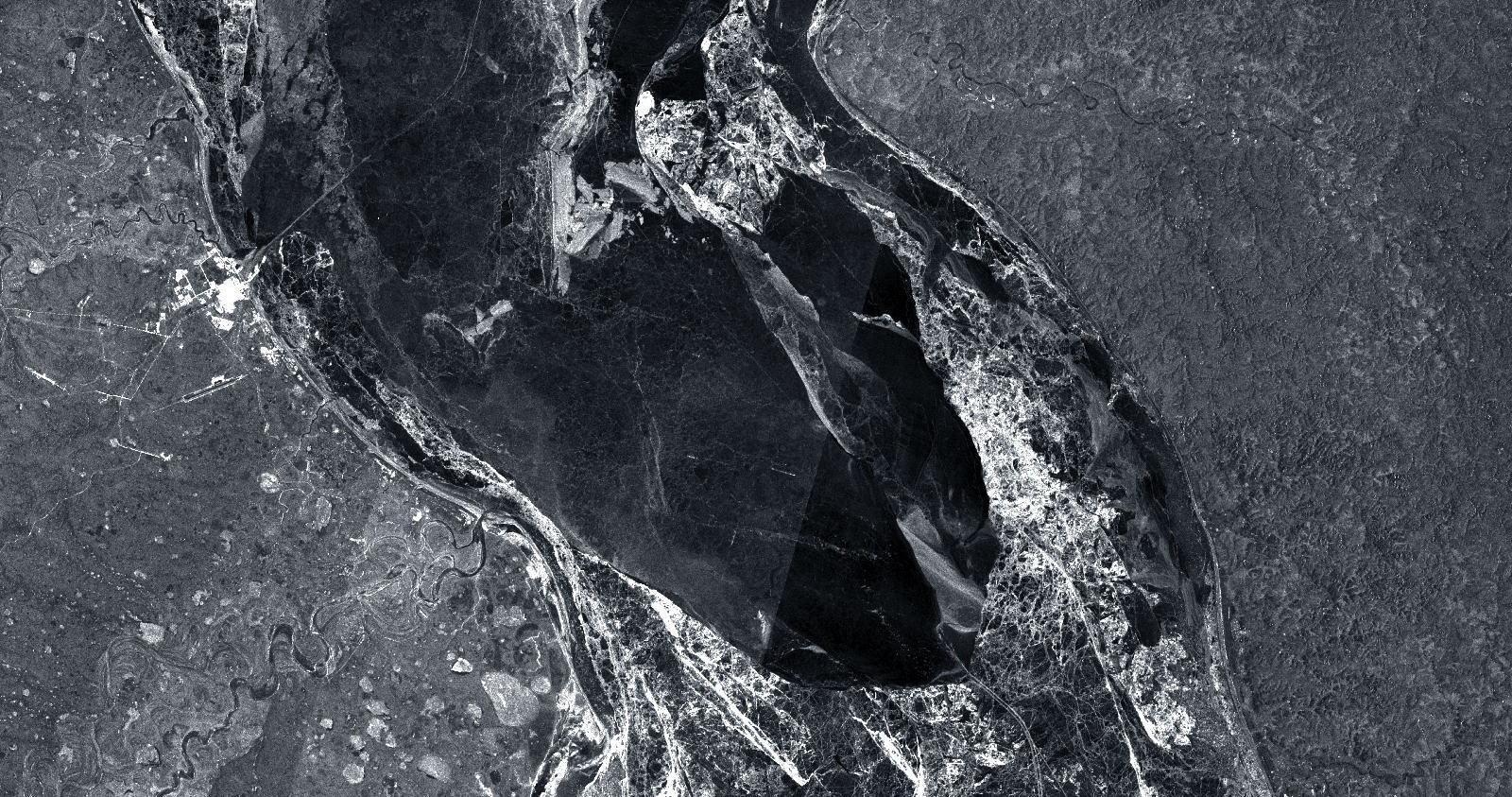

С использованием данных радиолокационной съемки определяются границы распространения ледового покрова, устанавливаются такие характеристики льда как тип, возраст, сплоченность, а также рассчитывается направление движения и скорость дрейфа льда.

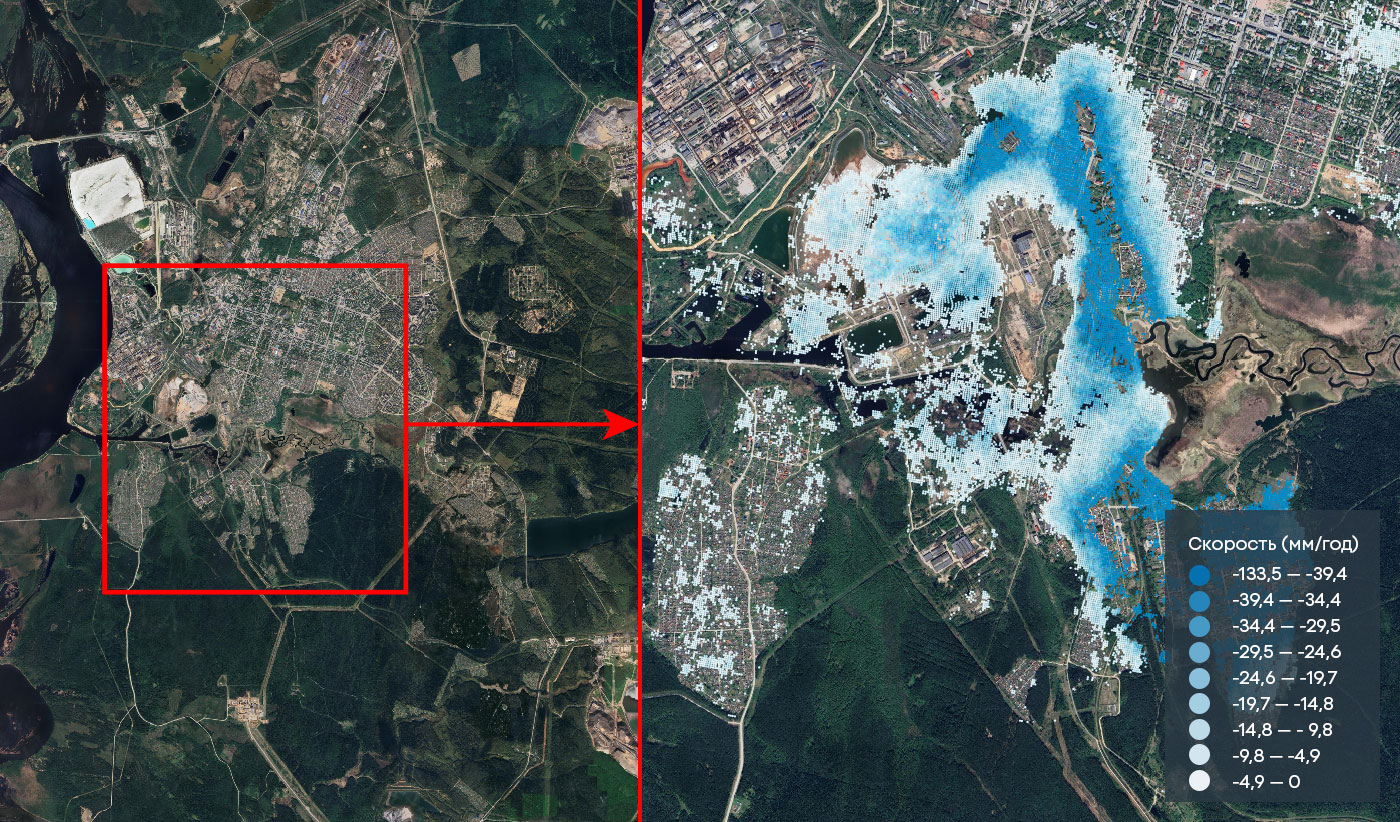

Геодинамический мониторинг выполняется по сериям спутниковых радиолокационных снимков с использованием методов DInSAR, SBAS и PS. Эти методы позволяют получать детальные карты смещений и скоростей деформаций земной поверхности и объектов застройки, включая промышленные сооружения и транспортную инфраструктуру. Определяемые вертикальные смещения и их скорости фиксируются с миллиметровой точностью, что дает возможность своевременно выявлять зоны повышенного риска.

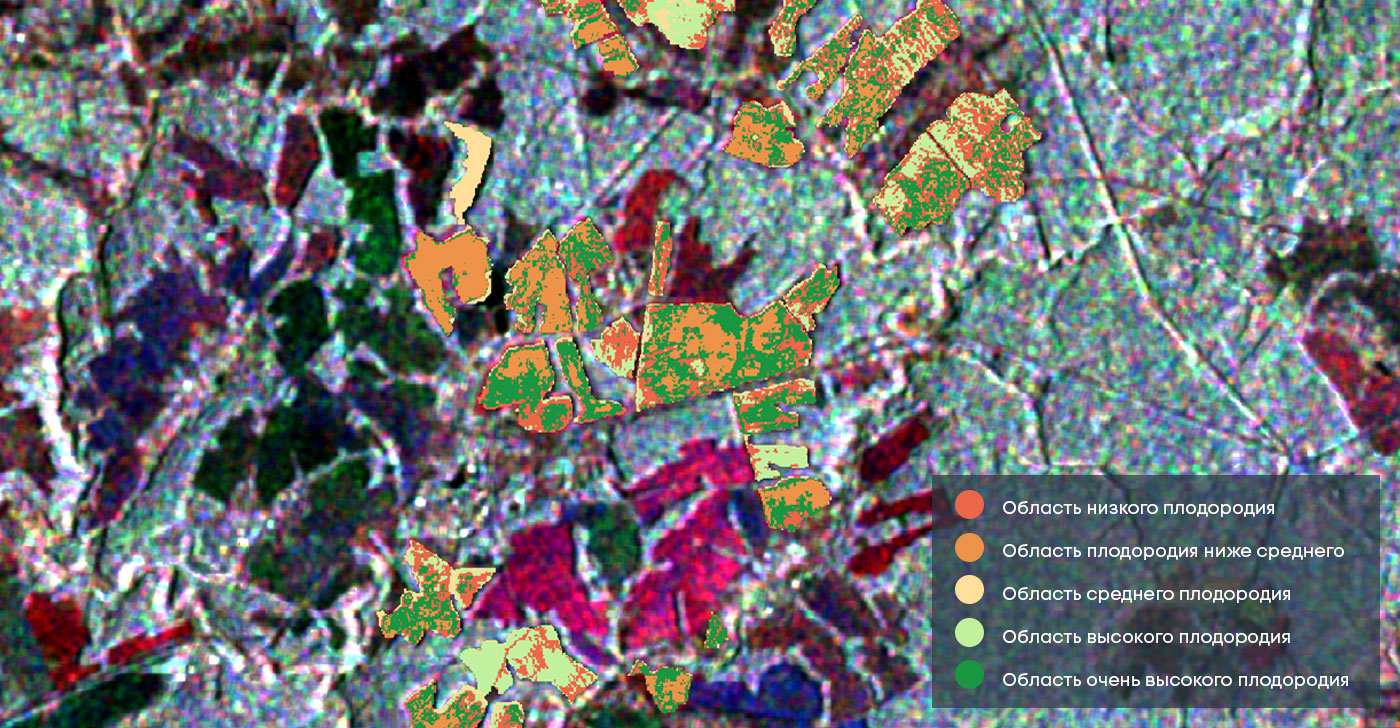

В сельском хозяйстве использование данных радиолокационной съемки позволяет собирать сведения о высоте растений, их развитии и помогает определять отдельные группы растений и культур. Данные спутниковой радиолокации используются для определения влажности почвы и признаков засоления.

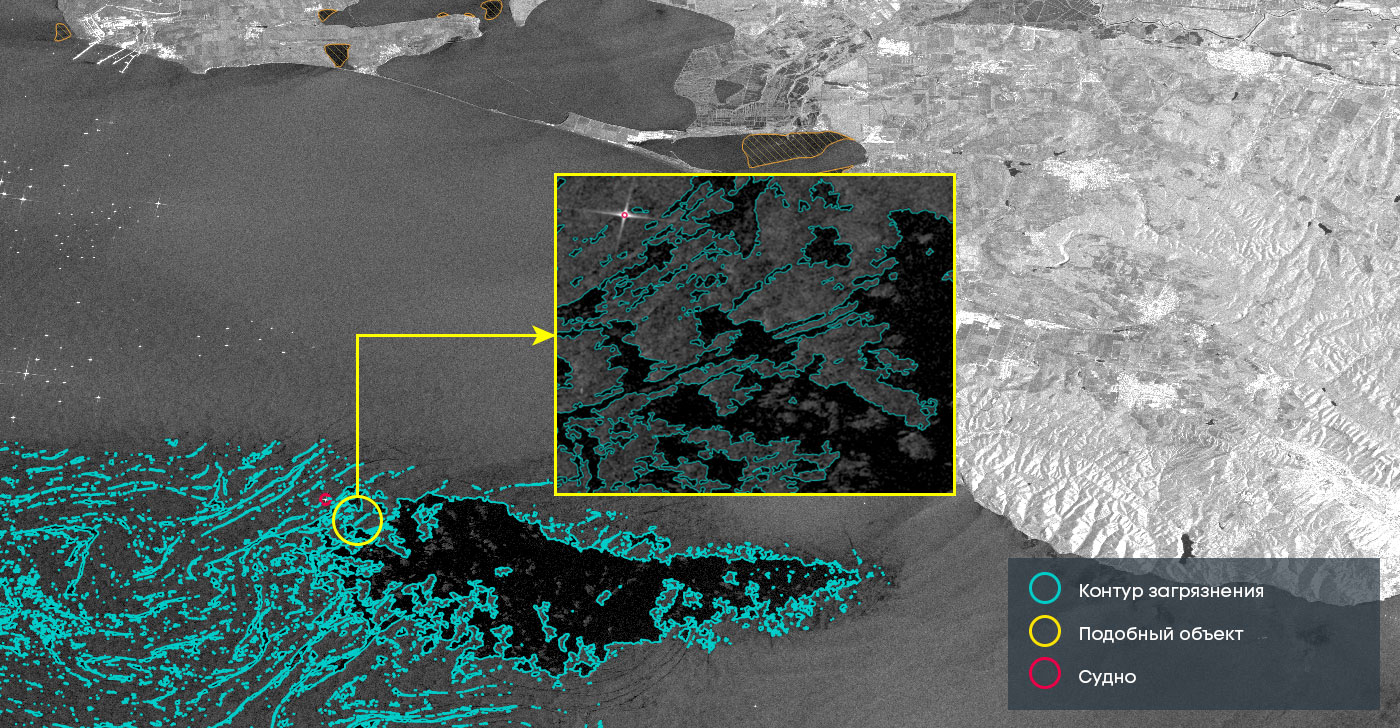

Радиолокационные данные имеют высокую важность для осуществления мониторинга чрезвычайных ситуаций и экологических катастроф, таких как пожары, паводки, разливы нефтепродуктов и другие загрязнения.

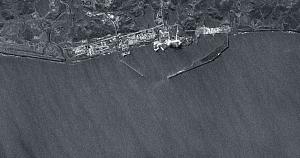

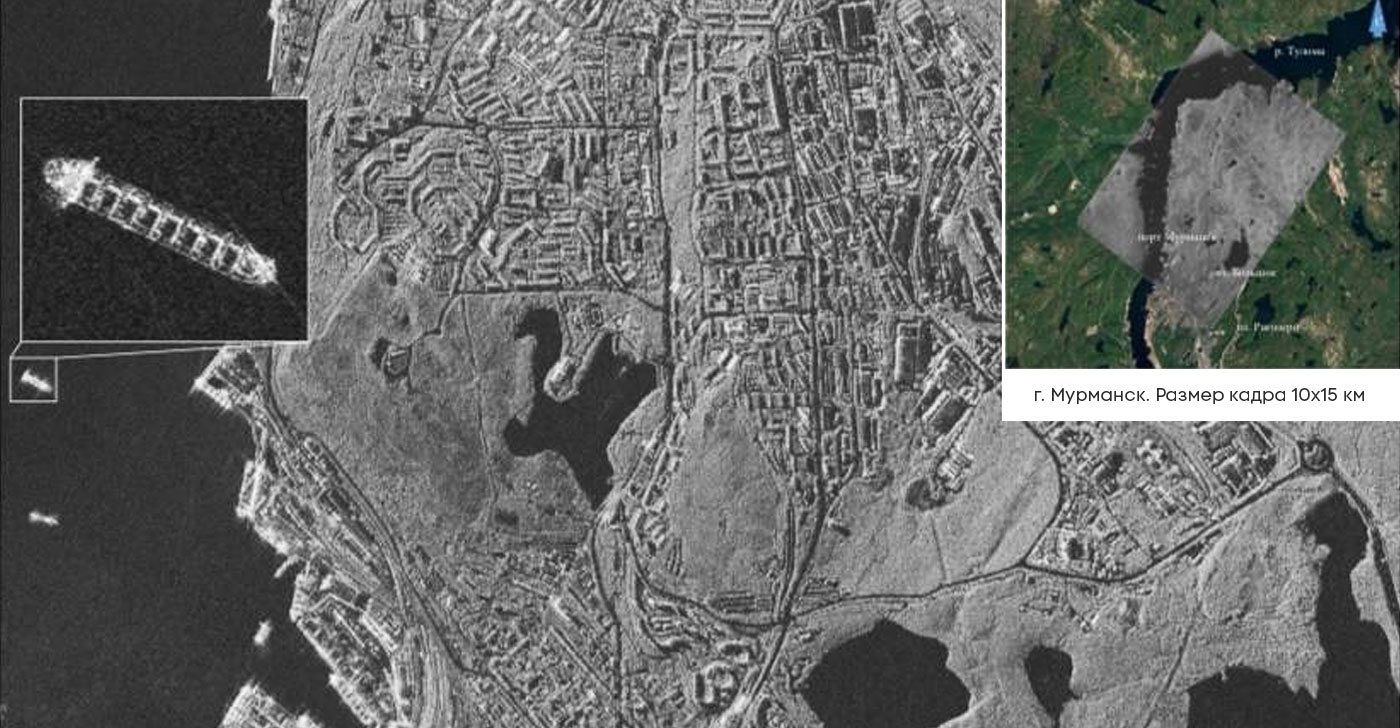

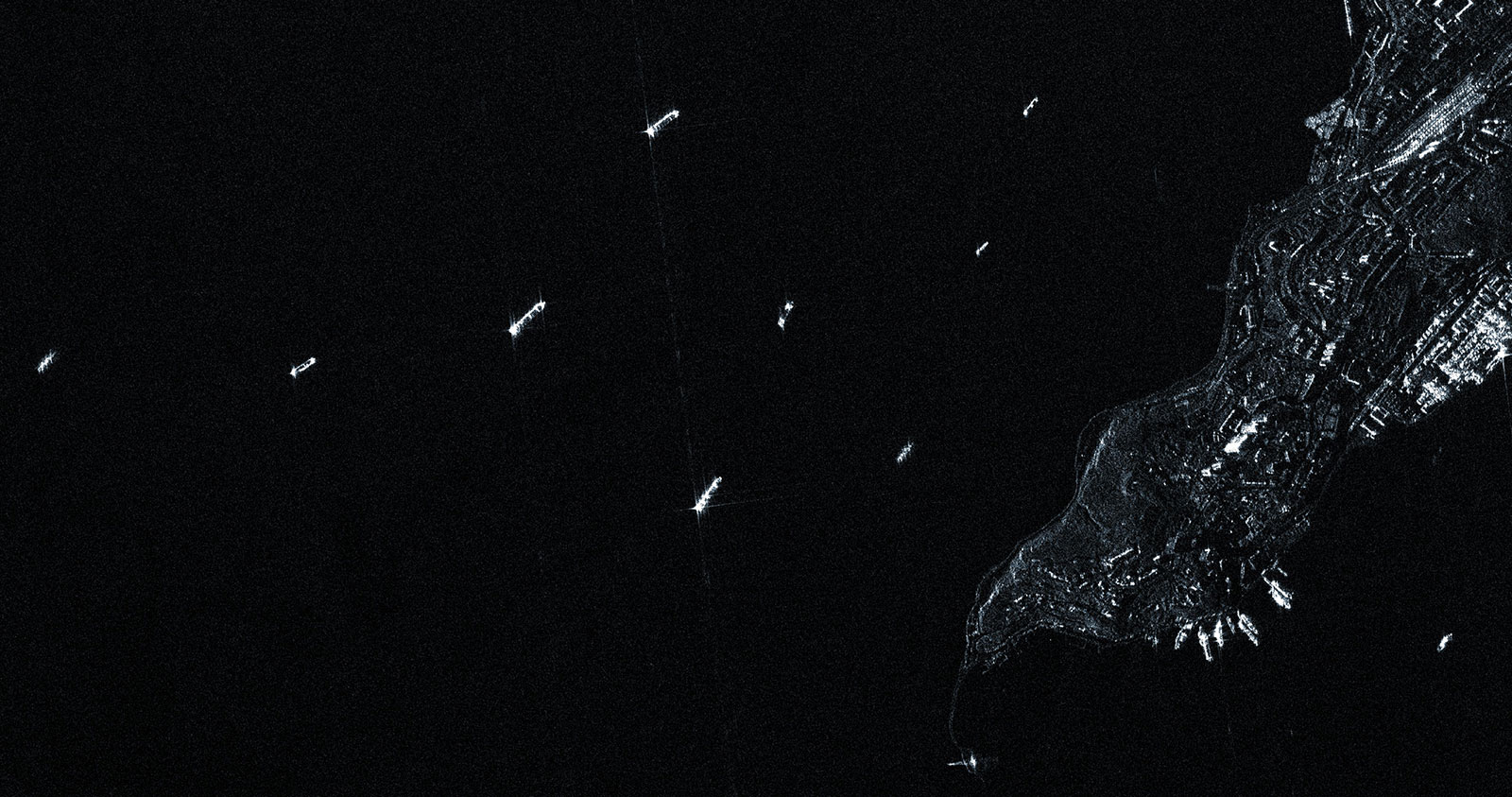

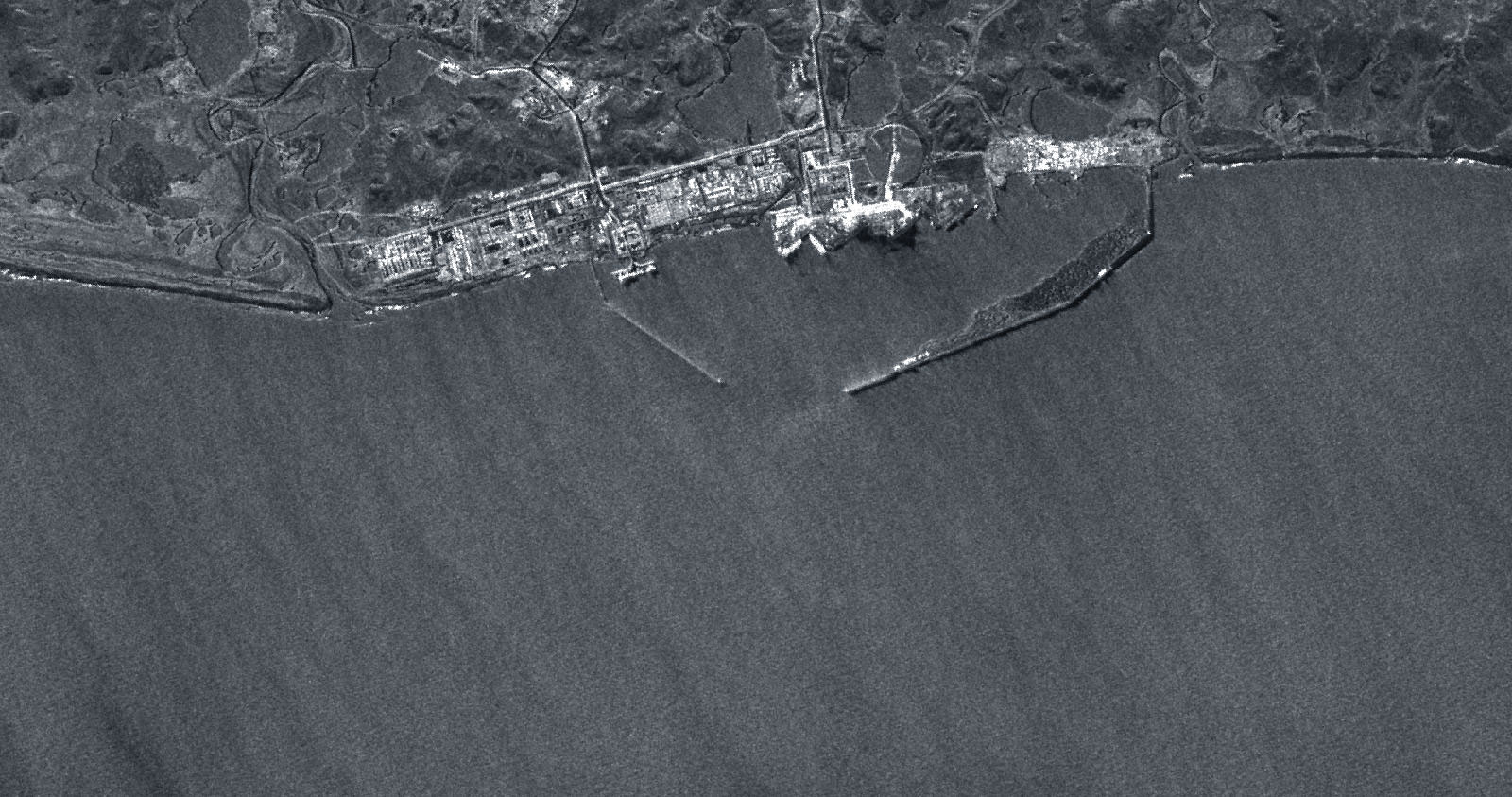

Возможности спутниковой радиолокации применимы для регулярного мониторинга акваторий и выявления судов. Информация полезна при выявлении объектов, находящегося в территориальных водах страны с выключенными опознавательными системами.
Преимущества
Диапазоны волн

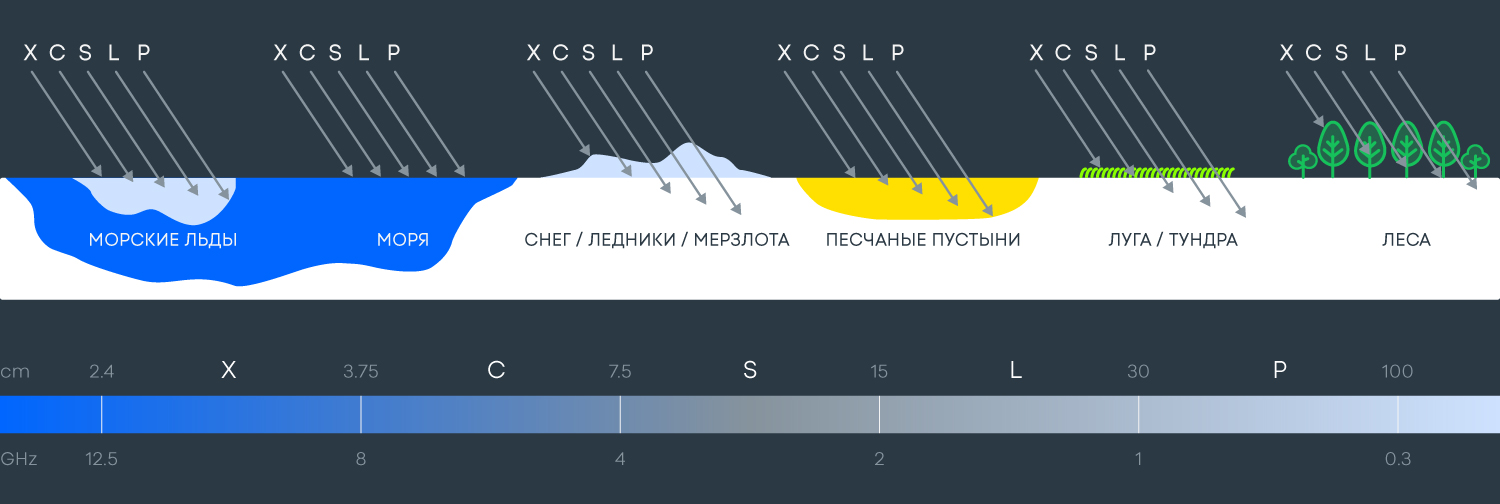

В радиолокационной съёмке используются различные диапазоны длин волн, каждый из которых по-разному взаимодействует с поверхностью и объектами.
Диапазон определяет характер рассеяния сигнала, проникающую способность и чувствительность к структуре поверхности, тогда как пространственное разрешение зависит от конкретной реализации радиолокатора и режима съёмки.
Х – диапазон характеризуется высокой чувствительностью к мелким деталям и шероховатости поверхности. Обладает ограниченной проникающей способностью и широко применяется для детального картирования поверхности и объектов.
С – диапазон обеспечивает сбалансированное взаимодействие сигнала с поверхностью и используется для мониторинга земной поверхности, морской акватории и ледовой обстановки. Является компромиссным по глубине проникновения и чувствительности к структуре объектов.
S – диапазон отличается большей длиной волны по сравнению с C- и X-диапазонами и обеспечивает повышенную устойчивость сигнала при работе с неоднородными поверхностями. Применяется в задачах мониторинга земной поверхности и ледовой обстановки, а также при наблюдениях в условиях изменчивых влажностных характеристик.
L – диапазон характеризуется способностью частично проникать сквозь растительный покров и снежный слой и применяется для изучения лесных территорий, деформаций поверхности и процессов в верхнем слое почвы.
P – диапазон обладает наибольшей проникающей способностью и используется в специализированных задачах исследования подповерхностных структур и объёмной структуры растительности.
Поляризация

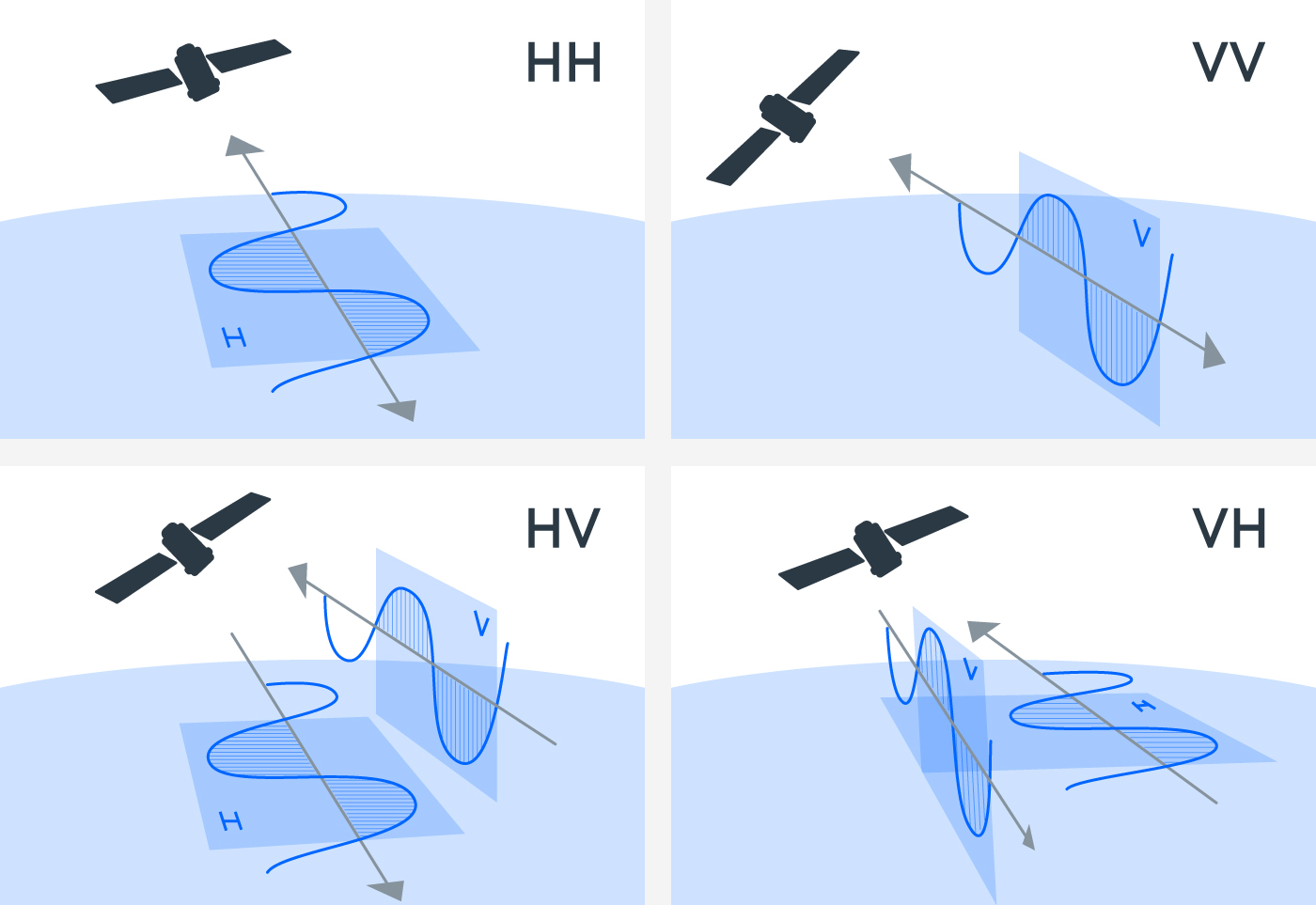

При радиолокационной съёмке важно учитывать поляризацию сигнала. Для линейной поляризации различают горизонтальную (H) и вертикальную (V). Режим поляризации задаётся сочетанием поляризации при передаче и приёме: HH и VV (совпадающая, co-pol), а также HV и VH (перекрёстная, cross-pol). В зависимости от датчика и сценария съёмки могут быть доступны один или несколько таких режимов..
Выбор поляризации влияет на то, какие типы объектов выглядят контрастнее на изображении, так как разные поверхности и структуры по-разному рассеивают радиоволны. Совпадающие поляризации (HH/VV) чаще подчёркивают гладкие и протяжённые поверхности и эффекты зеркального и двойного отражения. Перекрёстные (HV/VH) обычно сильнее реагируют на неоднородные и объёмные структуры, например растительность или сложные покрытия. Правильный выбор поляризации помогает повысить различимость объектов и упростить их интерпретацию.
Режимы съёмки
Радиолокационные спутники, как правило, поддерживают несколько режимов съёмки, которые отличаются шириной охвата и детальностью изображения. Выбор режима зависит от задачи наблюдения и требуемого пространственного разрешения.

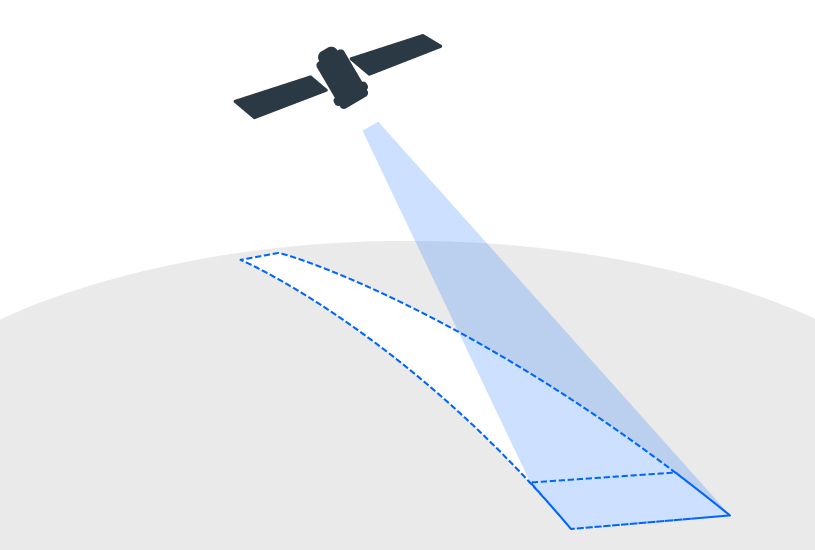

В этом режиме съёмка ведётся с фиксированным направлением радиолуча вдоль траектории полёта спутника. Формируется непрерывное изображение протяжённой полосы земной поверхности. Полосовой режим обеспечивает сбалансированное соотношение между разрешением и площадью охвата и применяется в большинстве стандартных задач наблюдения.

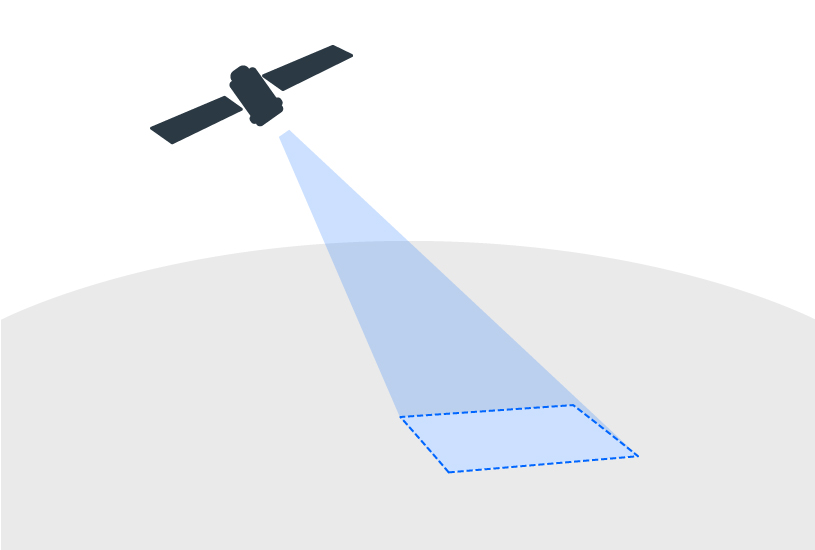

Прожекторный режим используется для детальной съёмки ограниченного участка. По мере движения спутника радиолуч удерживается на одной и той же области поверхности, за счёт чего достигается более высокое пространственное разрешение. При этом площадь охвата значительно меньше, чем в полосовом режиме.

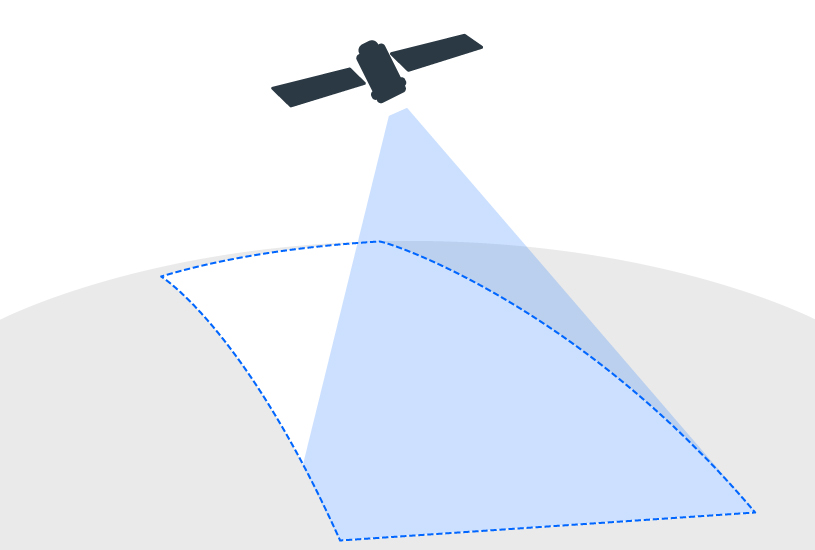

Обзорный режим предназначен для съёмки больших территорий. Радиолуч последовательно переключается между несколькими участками, что позволяет увеличить ширину полосы съёмки. Недостатком этого режима является более низкое пространственное разрешение по сравнению с другими режимами.
